Насосные станции противопожарного водоснабжения и водоотведения

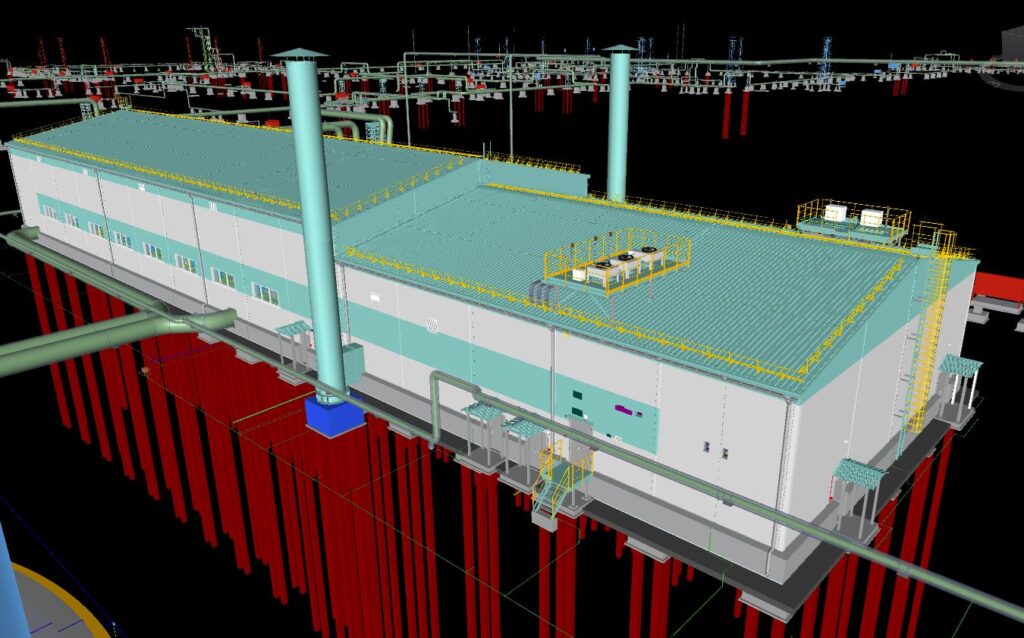

Насосная станция размещена в отапливаемом двухэтажном здании прямоугольной формы с габаритными размерами в осях 25,00×90,80 м. Здание состоит из двух функциональных блоков: производственного блока с насосным оборудованием и площадками обслуживания, а также блока управления.
Производственный блок имеет габариты 25,00×60,10 м. Высота до низа фермы составляет 9,2 м. Конструктивная схема блока — рамно-связевой каркас: стальные конструкции покрытия опираются на монолитные железобетонные колонны сечением 400×800 мм, ограждающие конструкции выполнены из сэндвич-панелей.
Блок управления имеет габариты 25,00×30,70 м, высота до низа фермы — 7,4 м. Его конструктивная схема аналогична производственному блоку.
Кровля здания выполнена скатной, из металлических сэндвич-панелей, с наружным организованным водостоком. Устойчивость и геометрическая неизменяемость каркаса в продольном и поперечном направлениях обеспечиваются жесткостью узлов крепления колонн к фундаментам.

Фундаменты под колонны приняты свайными, с монолитными железобетонными ростверками. Свайные кусты состоят из трех забивных составных железобетонных свай квадратного сечения длиной 22 м.

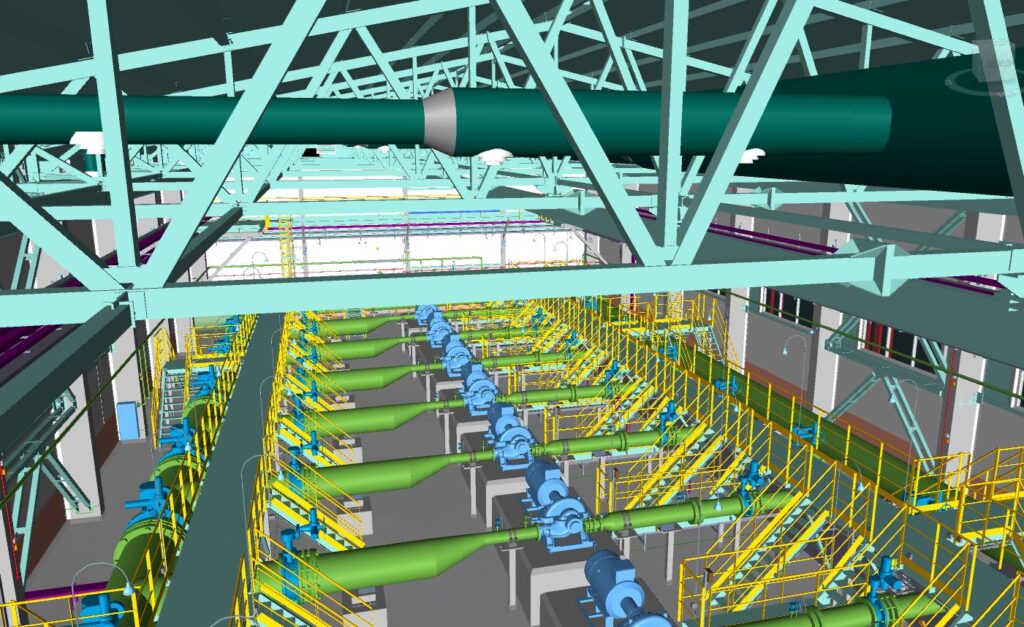

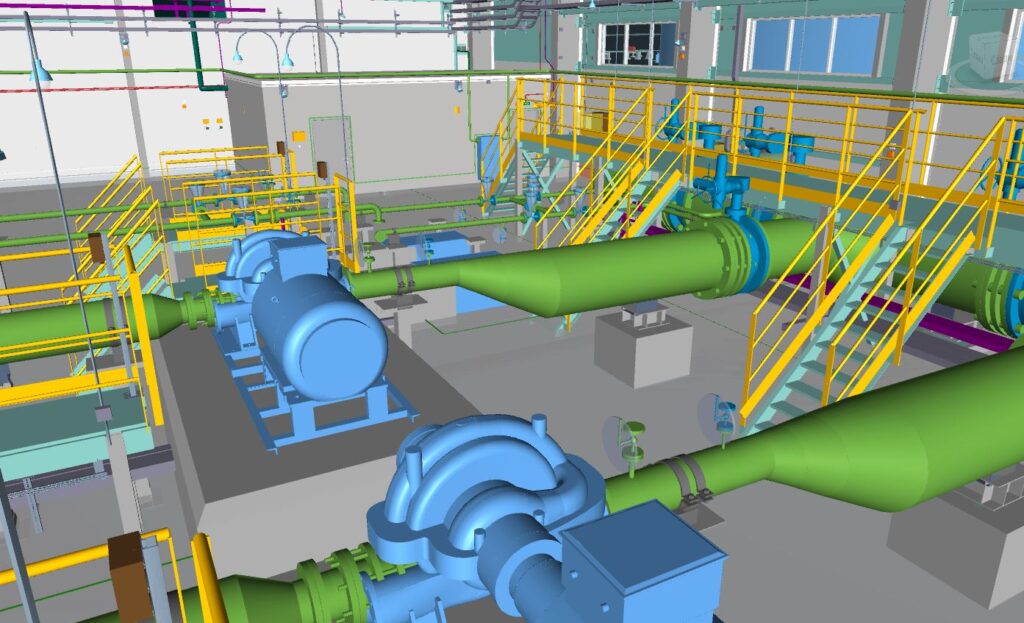

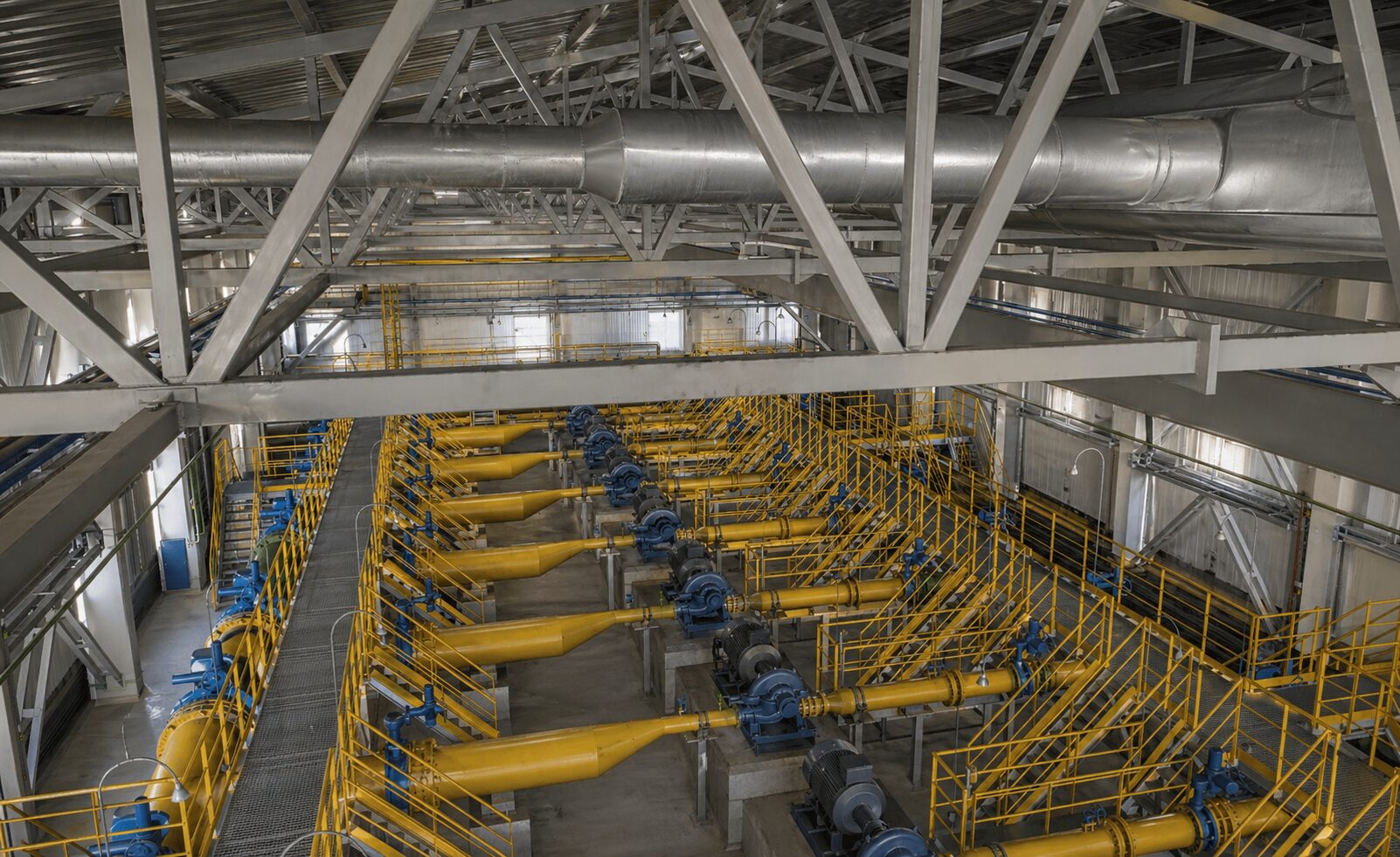

Насосные агрегаты размещены линейно. Система имеет модульную структуру с несколькими параллельными ветвями: каждый насос подключен к сети через индивидуальные всасывающие и напорные трубопроводы. Такое решение позволяет управлять отдельными агрегатами, выполнять обслуживание без остановки всей системы и перераспределять потоки при изменении режима работы.

Трубопроводная система включает:
основные магистральные линии Ø1000 и Ø1200 мм — для подачи и отвода воды;
распределительные ветви от магистралей — для подключения отдельных насосов;
соединительные перемычки — для резервирования и балансировки потоков;
узлы запорной арматуры — для управления потоками и отключения отдельных агрегатов;
точки подключения к внешним сетям на границах системы — для входа и выхода воды.
Работа станции организована по стандартной схеме циркуляции. По всасывающему контуру вода поступает через магистральный трубопровод и распределяется по линиям к каждому насосу. В рабочей зоне агрегаты повышают давление воды и подают ее в напорный контур. Далее объединенные потоки собираются в магистральный трубопровод и направляются к потребителям, включая пожарные гидранты и систему водоотведения.

Для повышения надежности предусмотрено резервирование: при отказе одного из насосов поток перераспределяется через соединительные перемычки.
Основные рабочие параметры станции:
рабочее давление — 1–10 бар в зависимости от назначения системы;
производительность одного насоса — 20–100 м³/ч;
общая производительность станции — 200–1000 м³/ч;
диаметр распределительных линий — 80–800 мм;
проходы между насосными агрегатами и стенами — не менее 0,7 м.
Перед насосами установлены фильтры грубой очистки, на напорных линиях — обратные клапаны. Для аварийных проливов организована система дренажа. В трубопроводах и элементах системы применены коррозионностойкие материалы: сталь с защитным покрытием, ПВХ и чугун.
