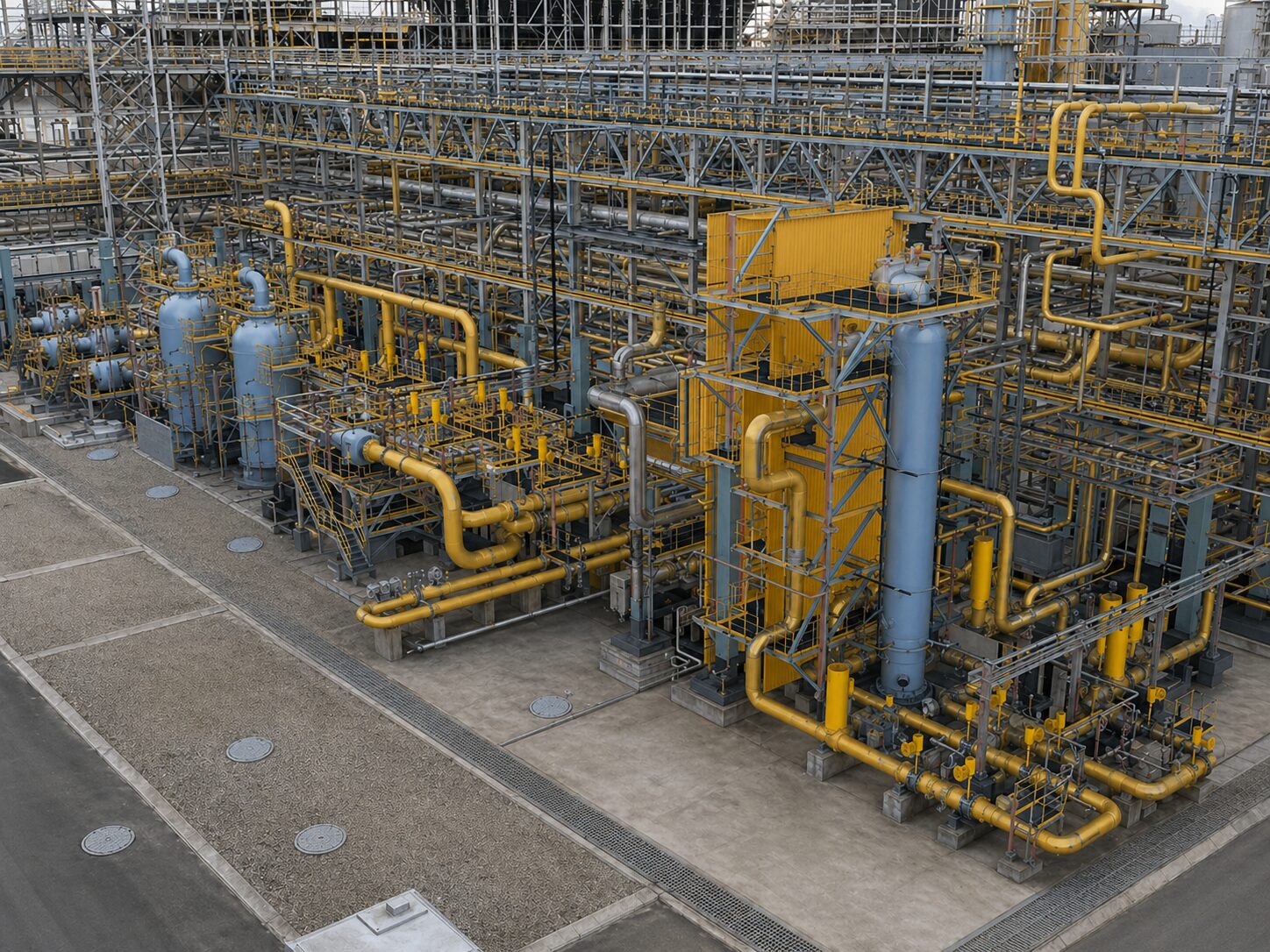

Установка глубокой осушки очищенного газа

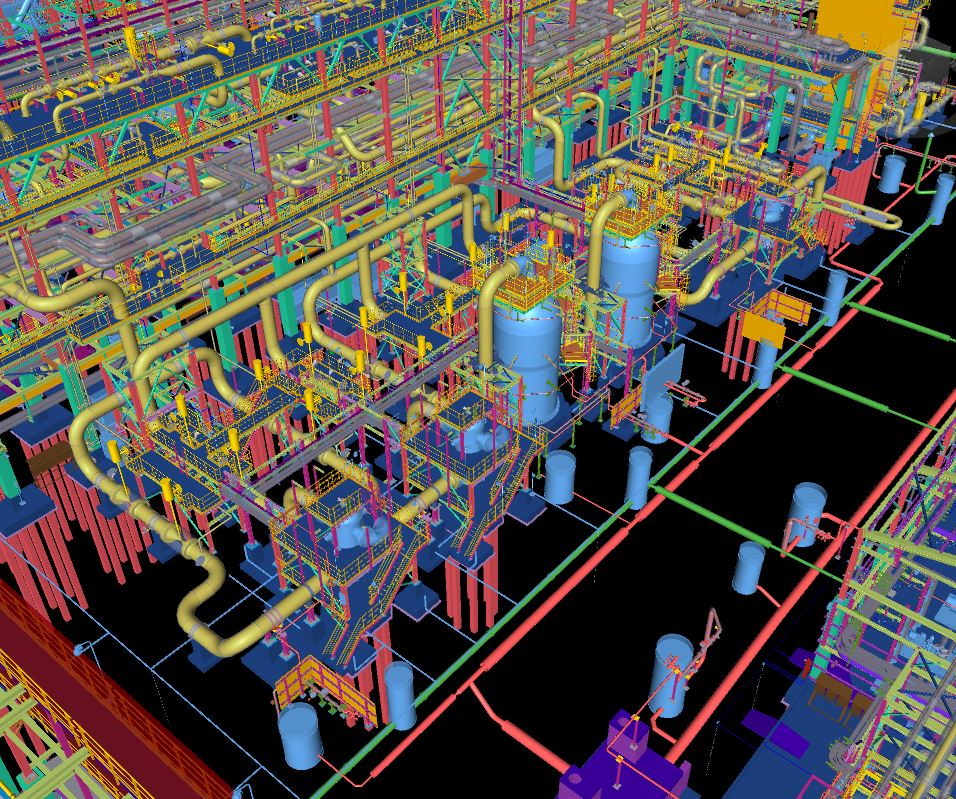

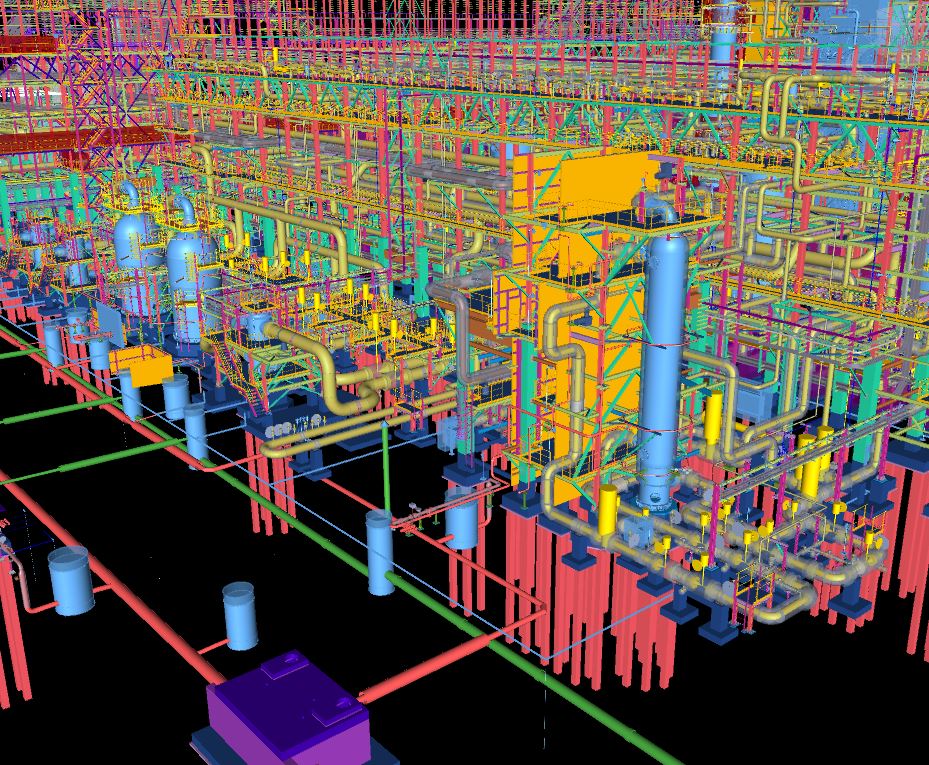

Для установки глубокой осушки сырьевого газа и очистки от ртути предусмотрена четырехъярусная комбинированная эстакада рамно-связевой конструктивной схемы. Высота сооружения от отметки планировки до верха кабельных конструкций составляет 25 м, суммарная длина температурных блоков — 102 м.

Каркас эстакады включает железобетонные колонны до уровня первого яруса, стальные колонны, опертые на железобетонные, ригели, балки, решетчатые конструкции ферм, систему горизонтальных и вертикальных связей, а также продольные распорки. Такая схема позволяет разместить технологические трубопроводы, кабельные конструкции и элементы обслуживания на нескольких уровнях с учетом нагрузок от оборудования и коммуникаций.
В продольном направлении устойчивость каркаса обеспечивается железобетонными рамами. Для защиты от возможного прогрессирующего обрушения при отказе одной из несущих конструкций предусмотрены продольные фермы и жесткие соединения металлических ригелей с колоннами в поперечном направлении.

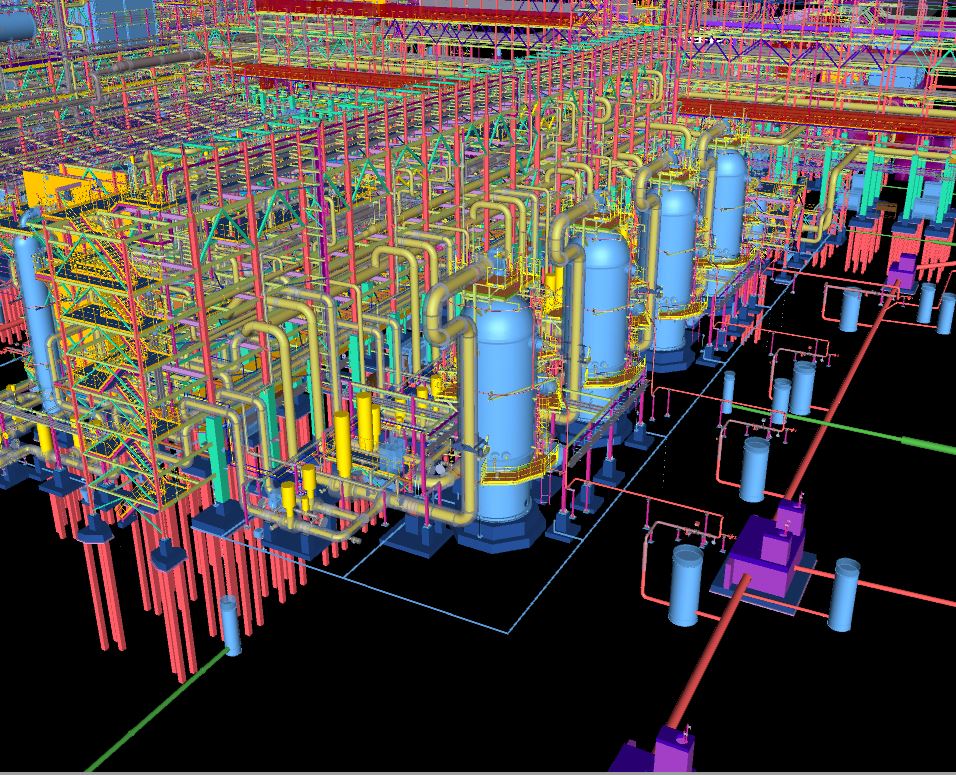

Фундаменты под колонны эстакады выполнены свайными. Применены забивные сваи общей длиной 10 м, объединенные в кусты монолитными железобетонными ростверками. Такое решение обеспечивает передачу нагрузок от многоярусного каркаса на основание и устойчивую работу сооружения в процессе эксплуатации.
