Система технического воздуха и воздуха КИП

Группа сооружений предназначена для приема, накопления и распределения технического воздуха и воздуха КИП. Эти среды используются для общезаводских нужд, а также для обеспечения контрольно-измерительных приборов очищенным и осушенным воздухом, необходимым для работы датчиков, исполнительных механизмов и систем автоматизации.

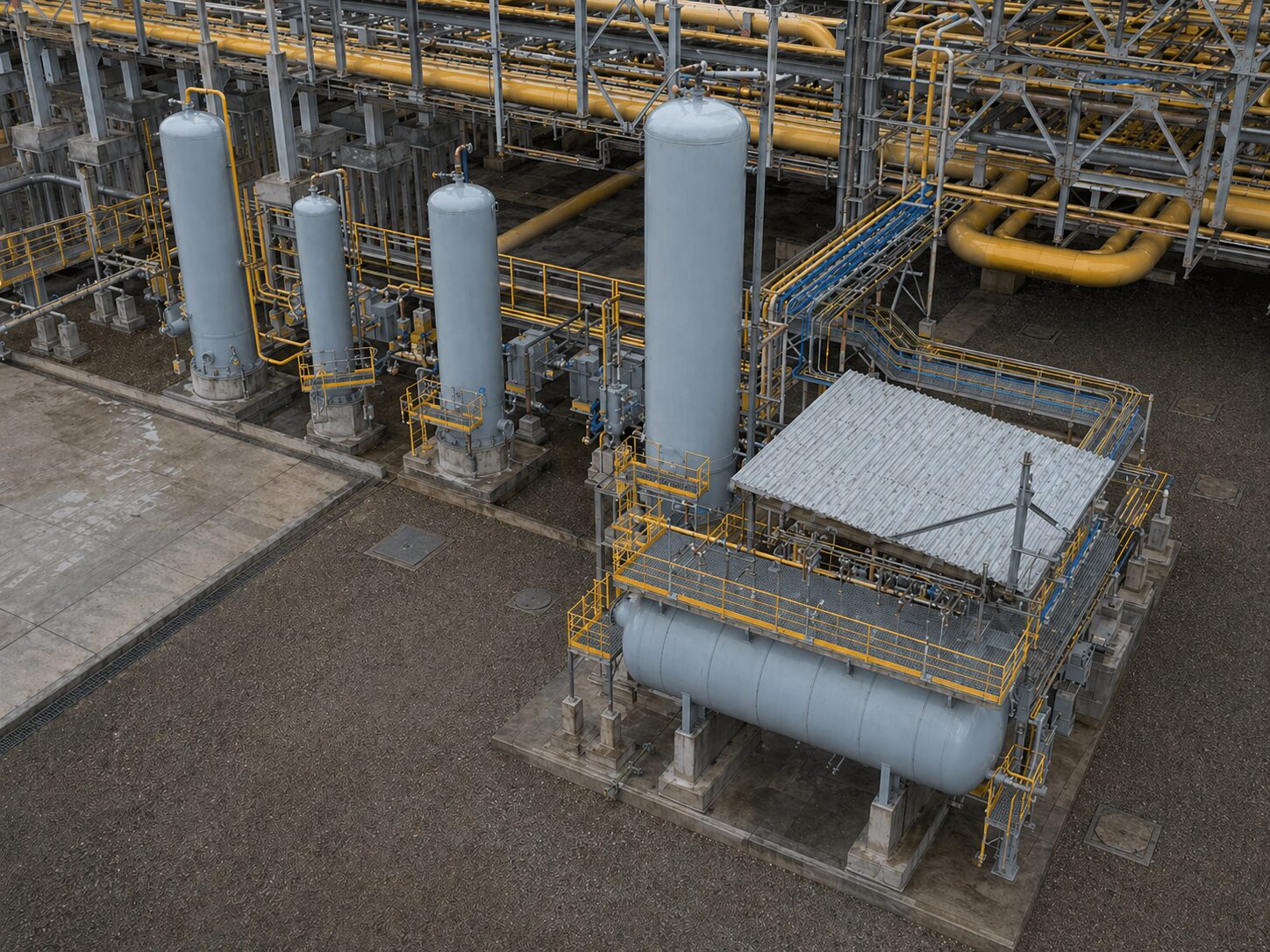

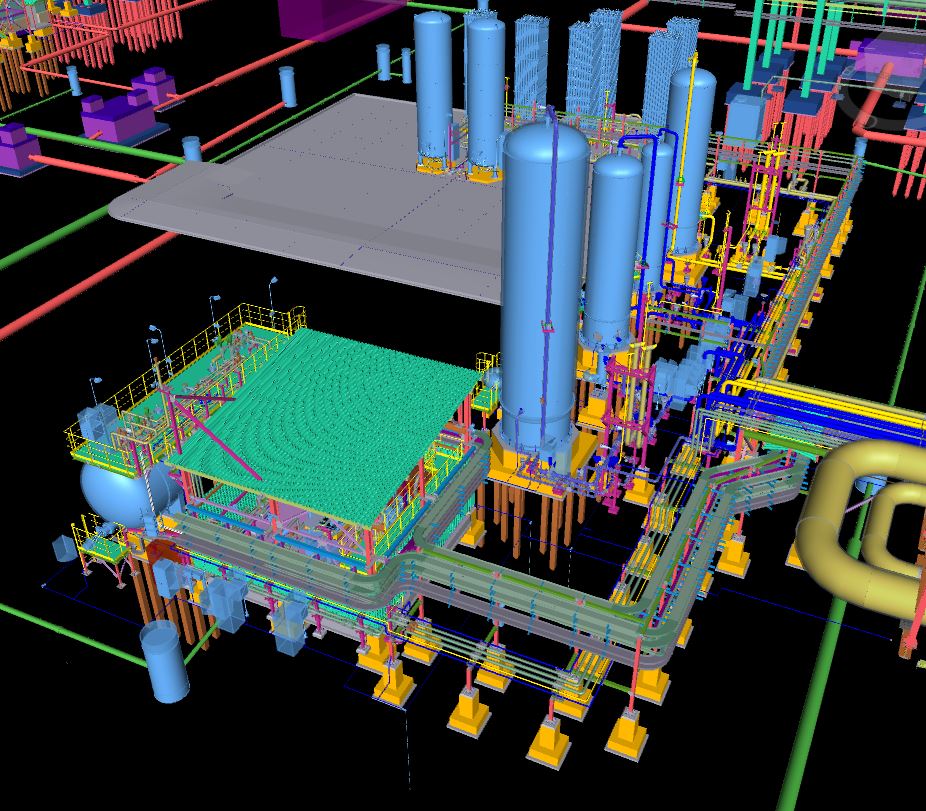

В состав сооружений входят железобетонные монолитные ростверки под резервуары-ресиверы, металлические площадки обслуживания, двухъярусная комбинированная эстакада под трубопроводы, а также элементы трубопроводной обвязки и контроля параметров воздуха.

Эстакада выполнена из стальных поперечных сварных рам, жестко закрепленных на фундаментах. Верхний ярус включает консольные балки под лотки ЭО и КИП. Крепления для прокладки коммуникаций установлены с шагом 3 м.
Для ресиверов высотой 12–16 м предусмотрены железобетонные ростверки, состоящие из плитной части толщиной 600 мм и верхней подколонной части в форме шестиугольника высотой 1100 мм. Резервуар высотой 10 м установлен на призматический шестиугольный ростверк. Ростверки опираются на забивные железобетонные сваи квадратного сечения длиной 6 м.
Металлические площадки обслуживания опираются на столбчатые железобетонные фундаменты и обеспечивают доступ к арматуре, датчикам и узлам трубопроводной обвязки. Площадки оборудованы ограждениями для безопасного обслуживания оборудования.

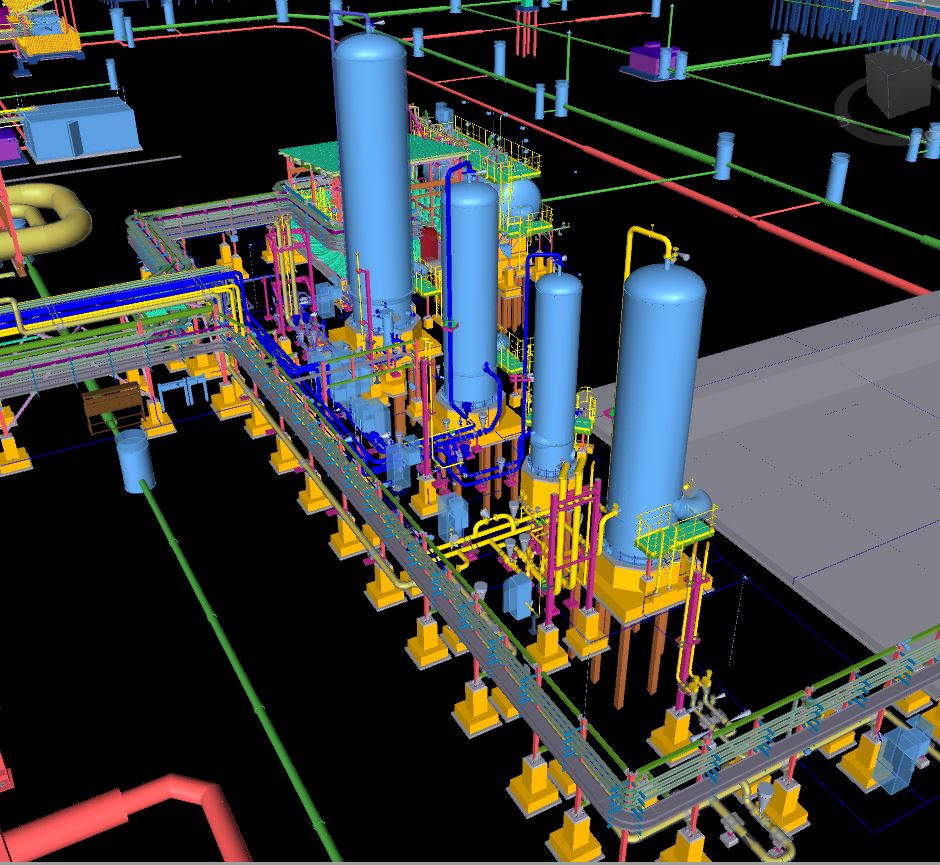

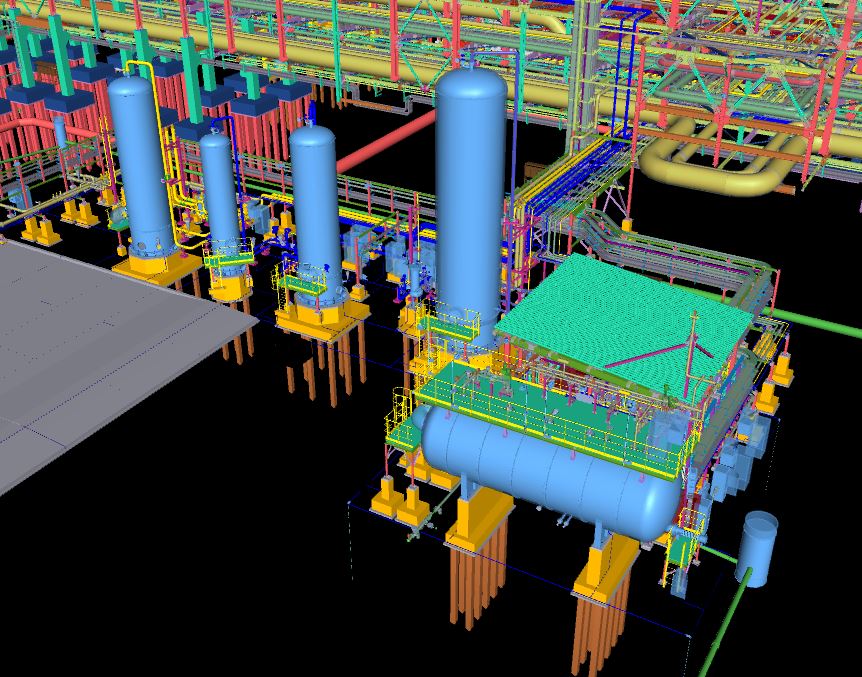

Установка включает три ресивера: буферную емкость технического воздуха, ресивер воздуха КИП и ресивер воздуха КИП высокого давления. Также предусмотрен фильтр буферной емкости для воздуха КИП высокого давления. Техническая линия и линия воздуха КИП выполнены раздельно, имеют отдельные ресиверы и собственные элементы очистки.
С эстакады на установку подаются технический воздух, воздух КИП низкого давления и воздух КИП высокого давления от БХК. После очистки воздух поступает в ресиверы, где происходит его накопление и стабилизация давления. До поступления в ресиверы из трубопроводов отбираются пробы для анализа качества воздуха; далее они направляются в анализаторный шкаф по импульсным трубкам.

Трубопроводная обвязка выполнена трубопроводами диаметром Ø50–Ø200 мм. На трубопроводах установлены датчики контроля давления, влажности и температуры воздуха. Для работы системы применена коррозионностойкая арматура.
На трубопроводах от ресиверов предусмотрены предохранительные клапаны для сброса избыточного давления в атмосферу. После подготовки и стабилизации параметров продукты установки направляются на эстакаду в коллектор воздуха КИП, откуда распределяются к потребителям по различным технологическим линиям.
