Пожарное депо с аварийно-спасательным формированием

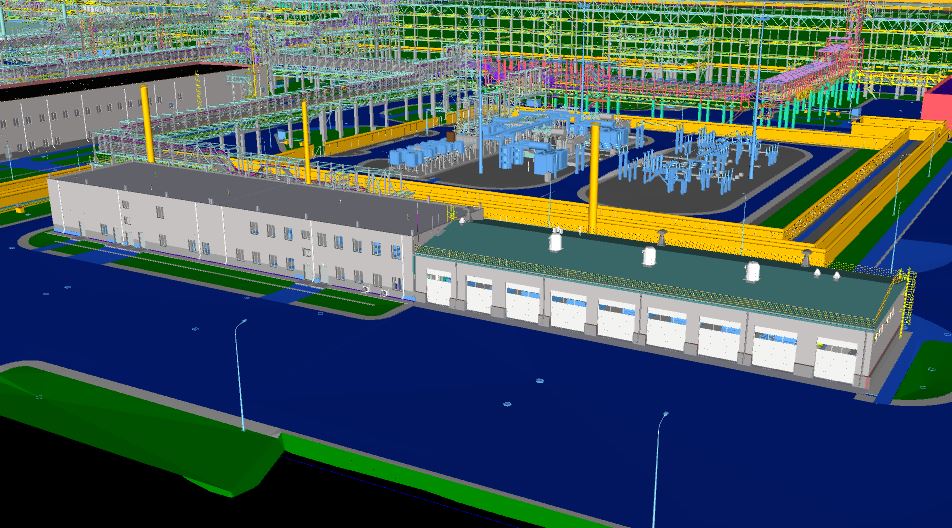

Здание пожарного депо предусмотрено отапливаемым, двухэтажным, прямоугольным в плане. Габаритные размеры в осях составляют 18,00×121,80 м.
Объект расположен в зоне возможного воздействия избыточного давления ударной волны от аварийного взрыва. Расчетное избыточное давление взрывной волны составляет 9,4 кПа. С учетом этого часть здания, где размещены постоянные рабочие места персонала, выполнена во взрывоустойчивом исполнении.

Здание состоит из двух функциональных блоков: производственного и административно-бытового.

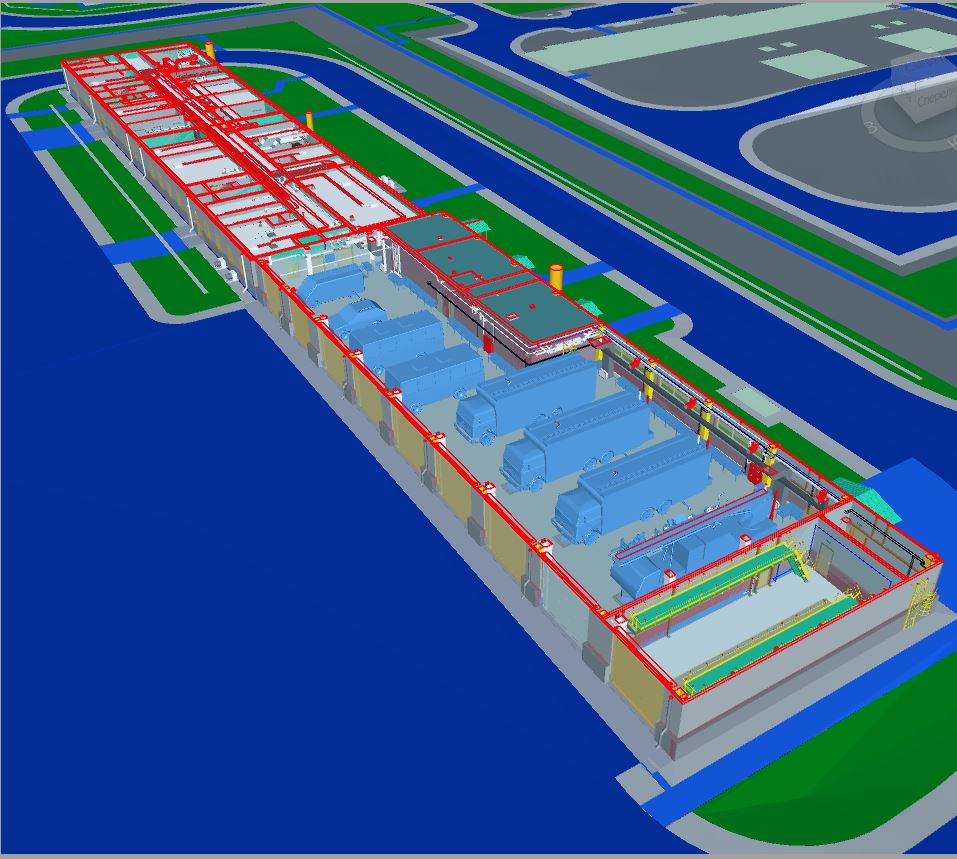

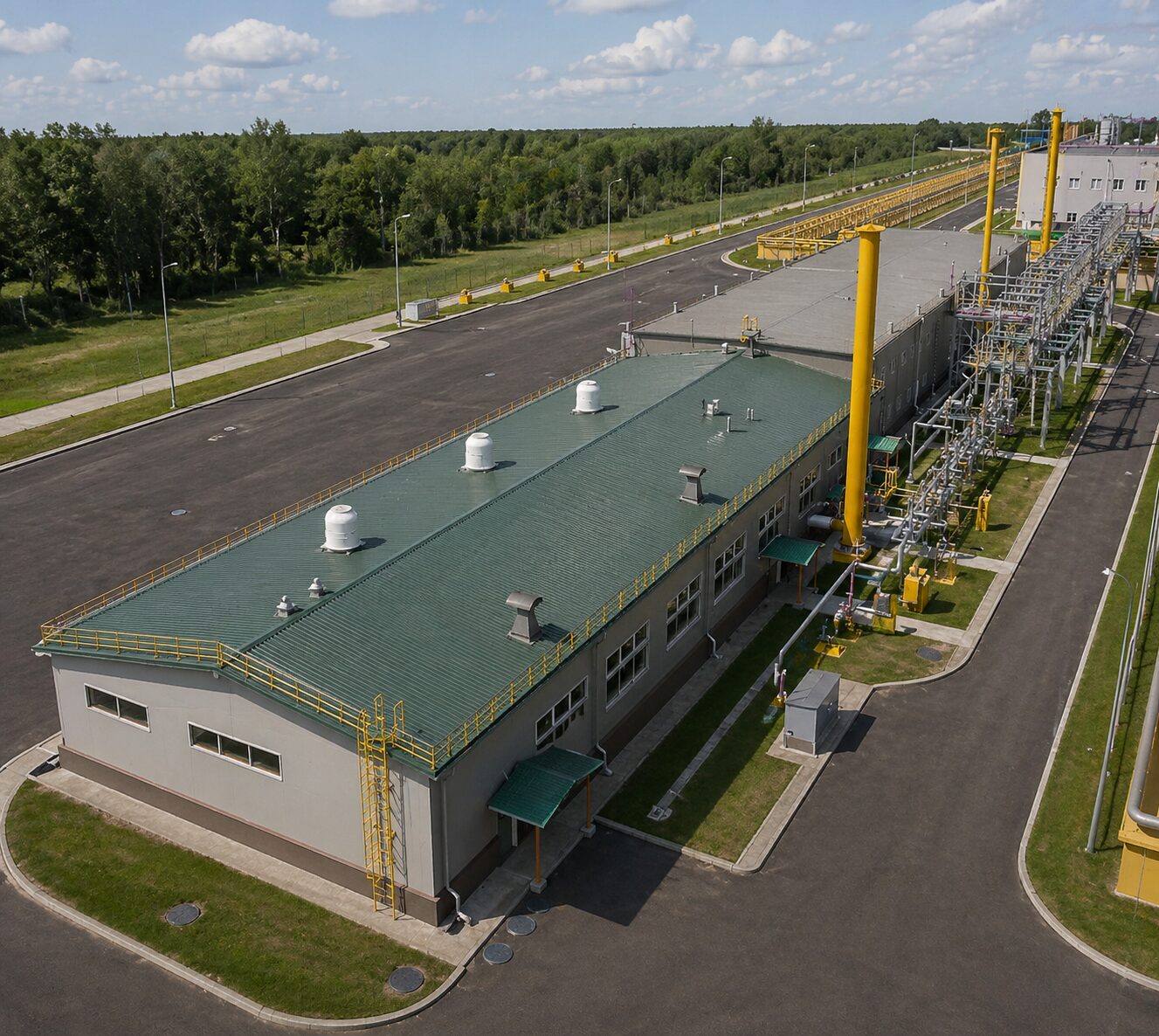

Производственный блок имеет габариты 18,00×54,60 м. Высота до низа фермы составляет 5,225 м. Конструктивная схема производственной части — рамно-связевой каркас: стальные конструкции покрытия опираются на монолитные железобетонные колонны, ограждающие конструкции выполнены из сэндвич-панелей.
Устойчивость и геометрическая неизменяемость каркаса в продольном и поперечном направлениях обеспечиваются жесткостью узлов крепления колонн к фундаментам. В горизонтальной плоскости жесткость диска покрытия обеспечена системой горизонтальных связей. Опирание стальных конструкций покрытия на железобетонные колонны принято шарнирным.
Кровля производственного блока — скатная, из металлических сэндвич-панелей, с наружным организованным водостоком.

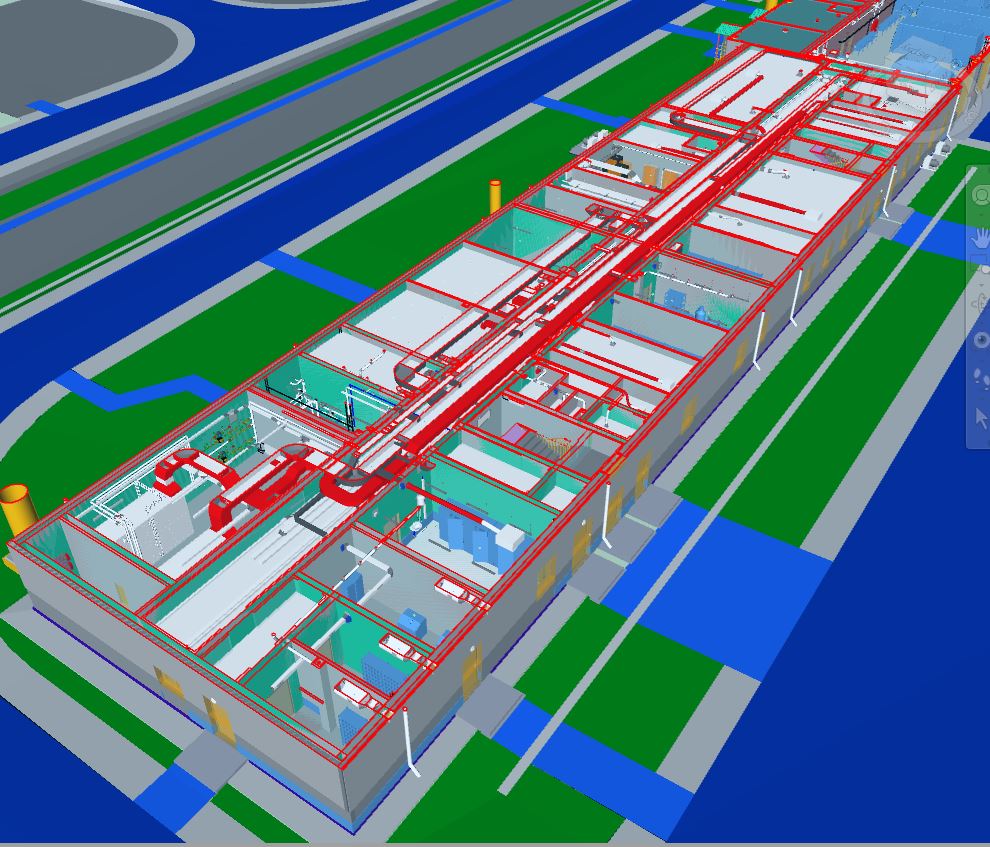

Административно-бытовой блок габаритами 16,00×67,20 м выполнен двухэтажным и состоит из двух независимых частей, разделенных деформационным швом. Конструктивная схема блока основана на монолитных внутренних и наружных несущих стенах, плитах перекрытия и покрытия. Геометрическая неизменяемость обеспечивается жесткостью узлов сопряжения монолитных конструкций.
Фасады административно-бытовой части облицованы алюминиевыми композитными панелями по навесной фасадной системе. Поэтажная высота до низа плит перекрытия и покрытия составляет 3,9 м и 3,6 м соответственно.
Кровля административно-бытового блока — плоская рулонная, из ПВХ-мембраны по цементно-песчаной стяжке, с наружным организованным водостоком. Водосточная система предусмотрена с электрообогревом.
Фундаменты здания выполнены свайными. Под колонны производственной части предусмотрены отдельно стоящие монолитные железобетонные ростверки, под административно-бытовую часть — монолитный железобетонный плитный ростверк. Применены железобетонные сваи квадратного сечения с учетом несущей способности по нижнему концу и боковой поверхности сваи.

На трубопроводах установлена необходимая арматура и оборудование:

• задвижки и клапаны — для регулирования и перекрытия потоков;
• компенсаторы — для компенсации температурных удлинений трубопроводов;
• датчики КИП — для контроля давления, температуры, расхода и других рабочих параметров;
• дренажные устройства — для сброса конденсата и продувки линий.

Трубопроводы распределены по ярусам с учетом назначения и рабочих параметров. На верхнем ярусе размещены газопроводы ПФГ и линии высокого давления, на среднем — нефтепродуктопроводы и линии среднего давления, на нижнем — дренажные и канализационные линии, а также линии низкого давления.

Эстакада рассчитана на эксплуатацию трубопроводов ПФГ с давлением до 10 МПа, температурой транспортируемой среды от –20 °C до +80 °C и скоростью потока 10–30 м/с.
