Установка осушки этановой фракции, удаление серы

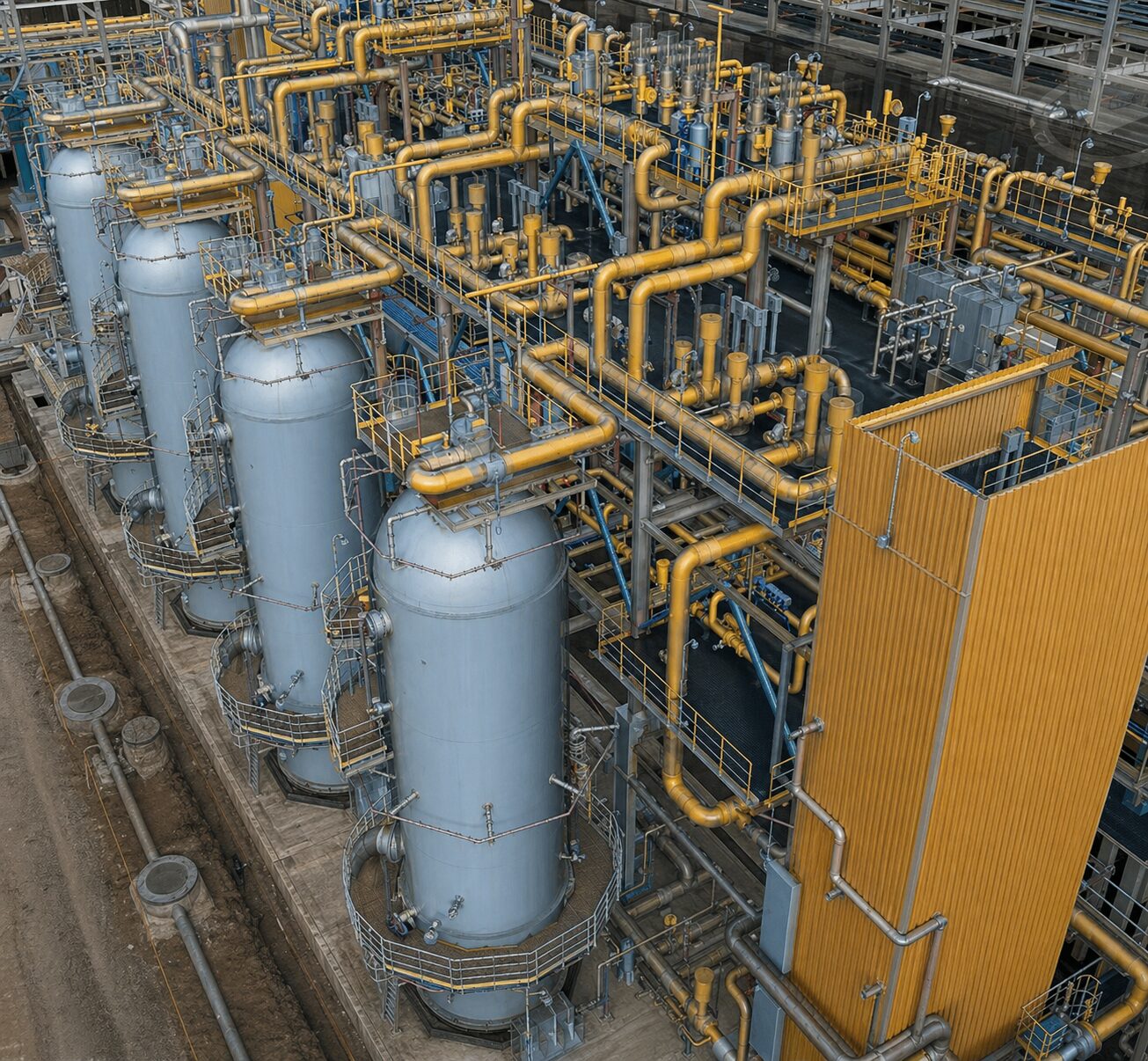

Установка предназначена для осушки этановой фракции до требуемой точки росы после блока удаления кислого газа, перед дальнейшей подачей на завод СПГ и БХК.

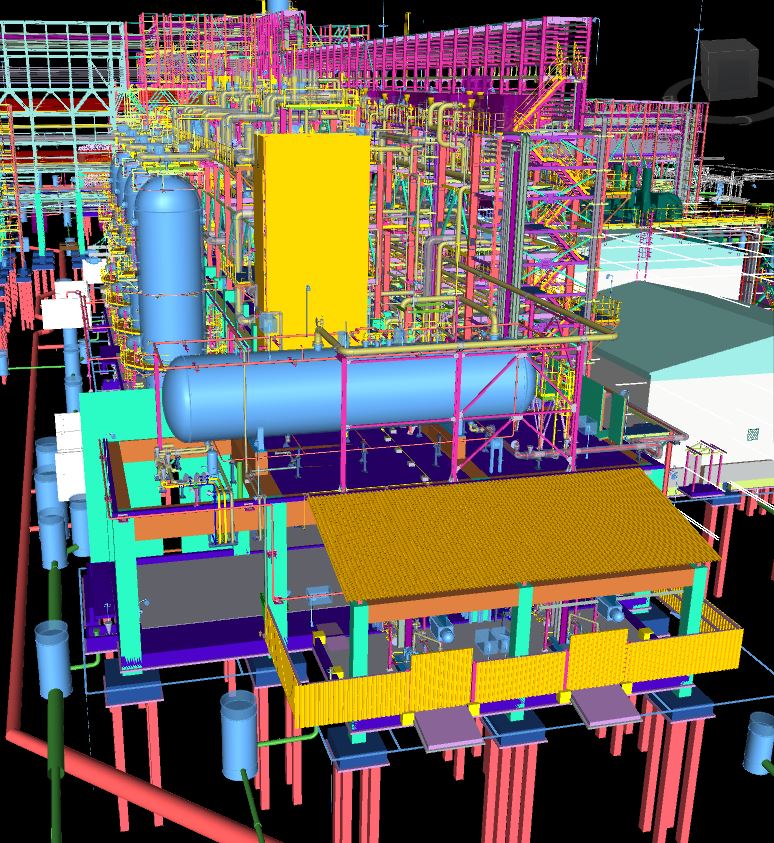

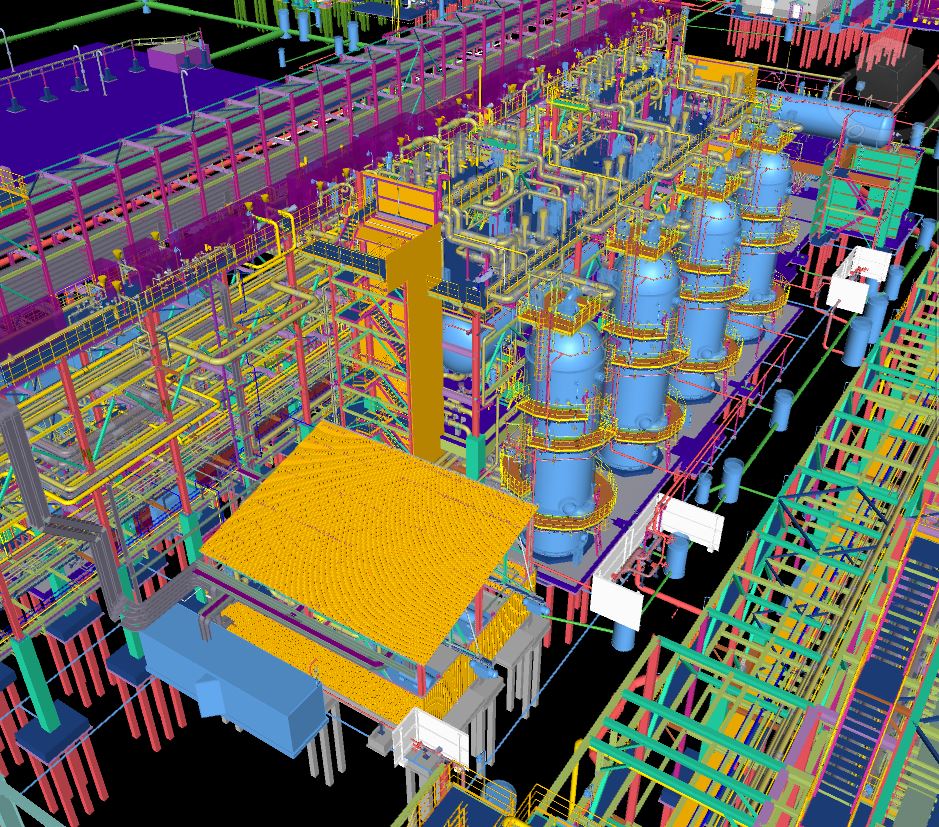

Насосная выполнена в рамно-связевой конструктивной схеме. Фундаменты под сооружение — столбчатые монолитные железобетонные. Габариты здания в плане составляют 16,4×12 м в крайних осях, высота сооружения — 9,14 м.
Планировочные и конструктивные решения приняты с учетом размещения насоса очистителя C3+ и обеспечения доступа к оборудованию при эксплуатации. Для обслуживания предусмотрена металлическая площадка, для монтажа и демонтажа оборудования — мостовой двухбалочный подвесной кран.

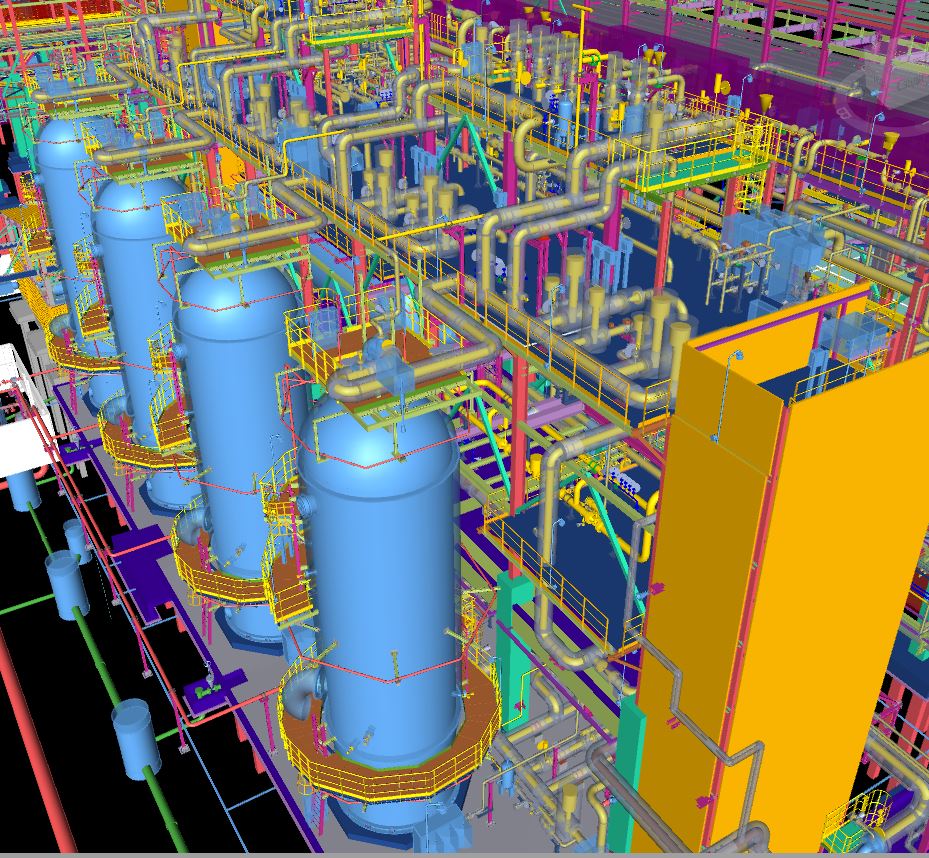

Трубопроводная система обеспечивает транспортировку этановой фракции, метановой фракции для регенерации и насыщенного газа. Насосные агрегаты поддерживают циркуляцию этановой фракции через адсорберы и обеспечивают подачу среды в очистные блоки.

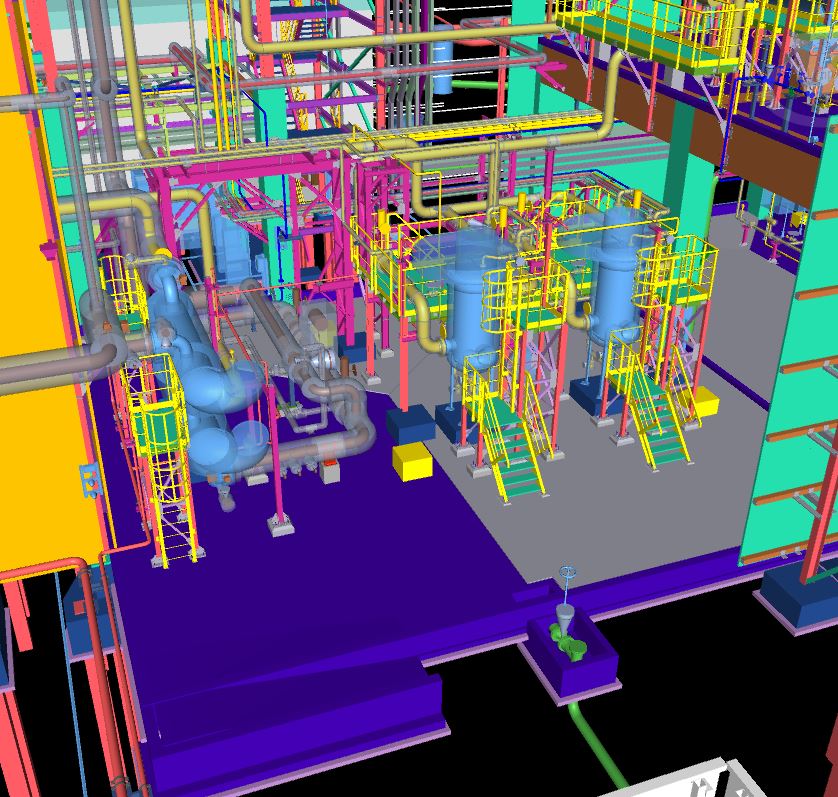

В насосной установлены два насоса очистителя C3+. Всасывающие линии подают сырье из буферной емкости очистителя C3+, напорные линии отводят фракцию от насосов под давлением в блоки очистки. Трубопроводная обвязка предусматривает возможность параллельной или последовательной работы агрегатов в зависимости от режима эксплуатации.
На трубопроводах и оборудовании установлена регулирующая и запорная арматура:
задвижки — для отключения отдельных участков при ремонте и обслуживании;
регуляторы давления — для поддержания рабочего режима насосов;
обратные клапаны — для предотвращения противотока среды;
вентили отбора проб — для контроля качества фракции.

Перед подачей среды в насосы предусмотрены фильтры для удаления механических примесей. Для безопасной эксплуатации предусмотрены дренажные линии для сброса аварийных объемов жидкости, а также предохранительные клапаны для отвода избыточного давления на газовый факел. Конденсат и газы регенерации отводятся по отдельным линиям.
Система автоматизации и контроля включает датчики давления и температуры на насосах и трубопроводах, а также анализаторы состава газа для контроля содержания H₂S, CO₂ и влаги. Дополнительно контролируются давление на входе и выходе насосов, уровень жидкости, температура среды, расход очищаемой фракции и вибрация насосного оборудования.

Основные рабочие параметры системы:
* рабочее давление — 2–10 МПа;
* температура среды — от –20 до +80 °C;
* пропускная способность трубопроводов — 50–200 м³/ч;
* допустимый перепад давления на арматуре — не более 0,5 МПа;
* скорость потока — 1–3 м/с.
