Служебно-бытовой корпус

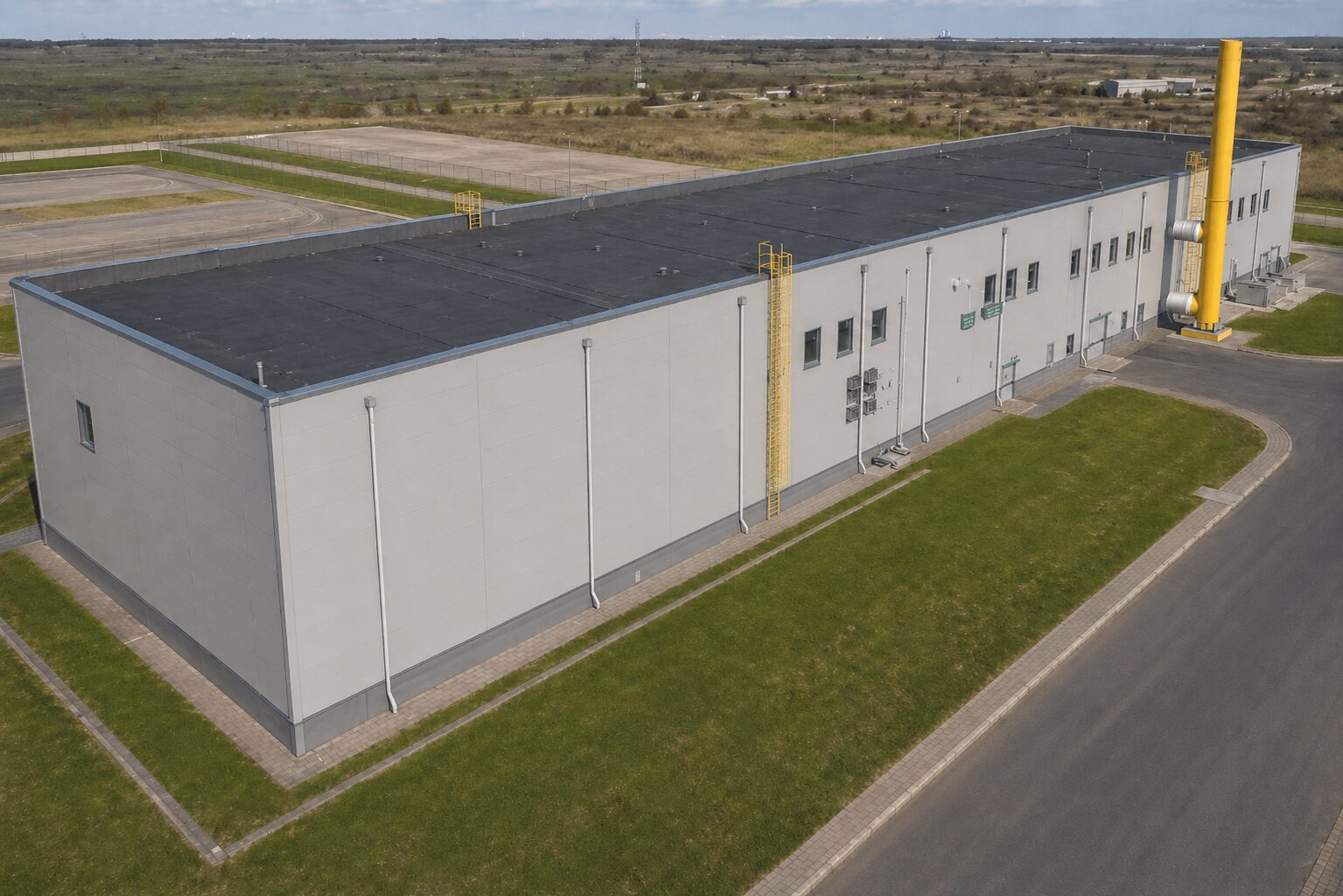

Служебно-бытовой корпус представляет собой двухэтажное здание прямоугольной формы в плане с габаритными размерами в осях 24,00×108,80 м. Здание рассчитано на штатную численность до 600 человек.

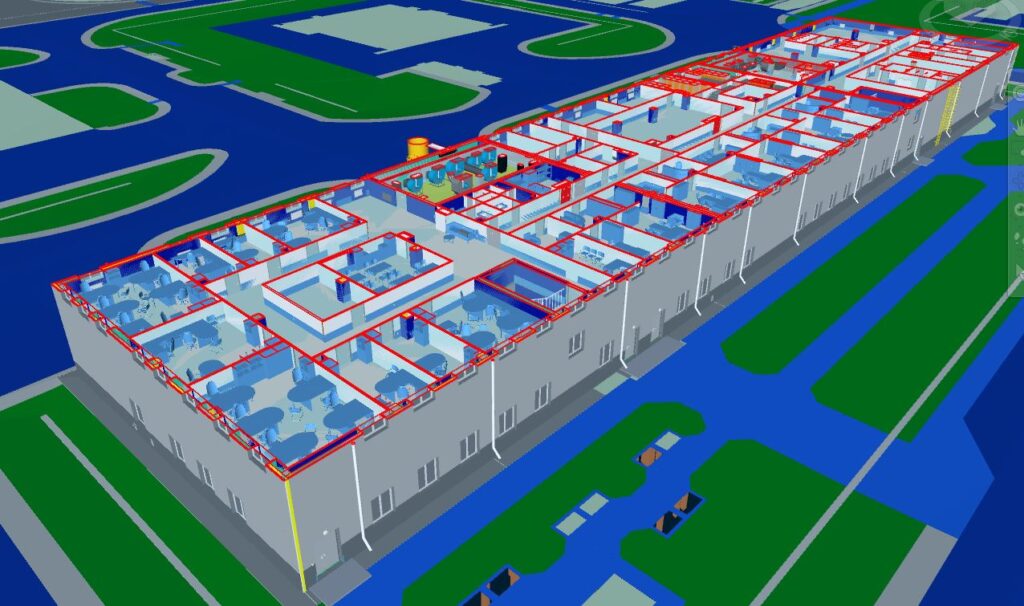

Высота до низа перекрытия составляет 5,07 м, до низа покрытия — 10,42 м. Объемно-планировочные и конструктивные решения приняты с учетом размещения служебных, бытовых и вспомогательных помещений для персонала.
Здание расположено в зоне возможного воздействия избыточного давления ударной волны от аварийного взрыва. Расчетное избыточное давление взрывной волны составляет 11,3 кПа. Для защиты персонала, находящегося на постоянных рабочих местах, корпус запроектирован во взрывоустойчивом исполнении.

В конструктивном исполнении здание представляет собой монолитный железобетонный каркас, состоящий из трех независимых блоков, разделенных деформационными швами. Каждый блок включает монолитные внутренние и наружные несущие стены, плиты перекрытия и покрытия, а также железобетонные рамы в продольном и поперечном направлениях.
Наружные несущие стены выполнены толщиной 300 мм, внутренние — толщиной 250 мм. Толщина плит покрытия составляет 300 мм, плит перекрытия — 250 мм. Монолитные железобетонные рамы сформированы колоннами сечением 500×500 мм, пилястрами в стенах и ригелями в продольном и поперечном направлениях.

Геометрическая неизменяемость каркаса обеспечивается жесткостью узлов сопряжения монолитных конструкций. Разделение здания на независимые блоки деформационными швами позволяет учитывать температурные и деформационные воздействия при эксплуатации.

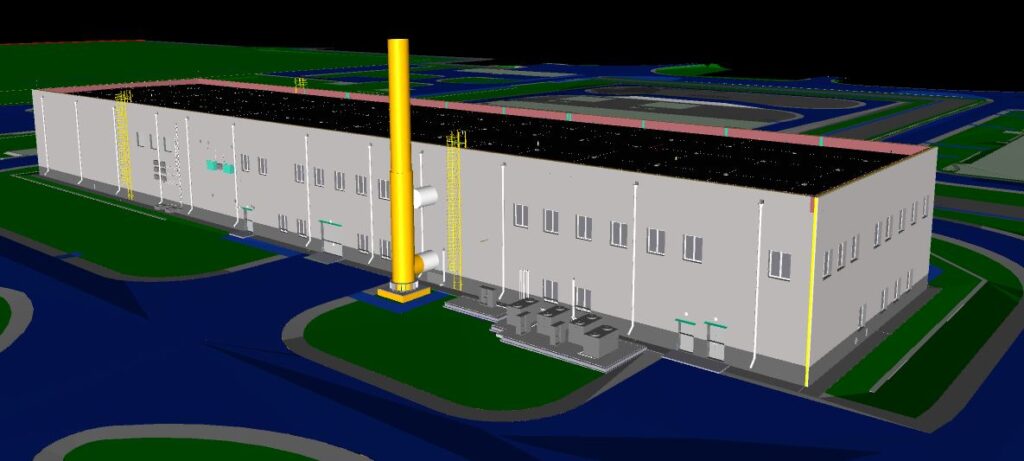

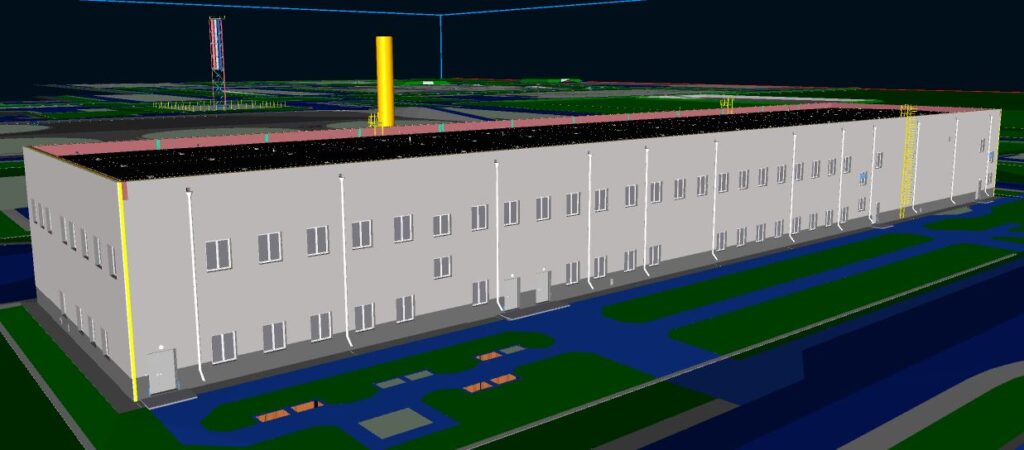

Фасады корпуса облицованы алюминиевыми композитными панелями по навесной фасадной системе. Кровля предусмотрена плоской рулонной, из ПВХ-мембраны, с наружным организованным водостоком. Для надежной работы в зимний период водосточная система оснащена электрообогревом.

Фундаменты здания выполнены свайными. Под каждым блоком предусмотрен монолитный железобетонный плитный ростверк. Применены железобетонные сваи квадратного сечения с учетом несущей способности по нижнему концу и боковой поверхности сваи.
